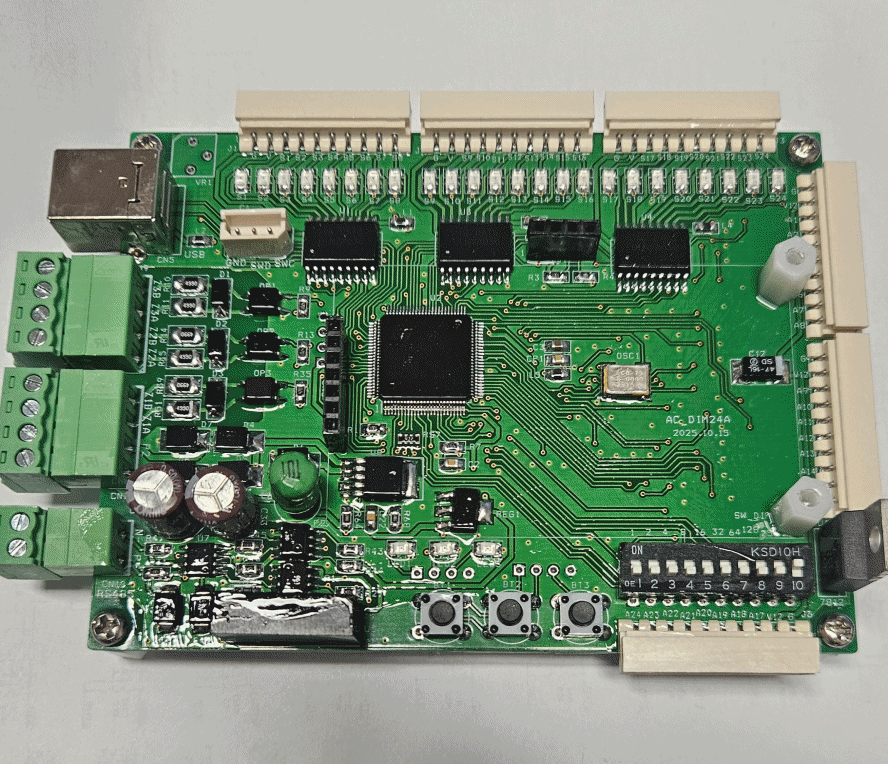

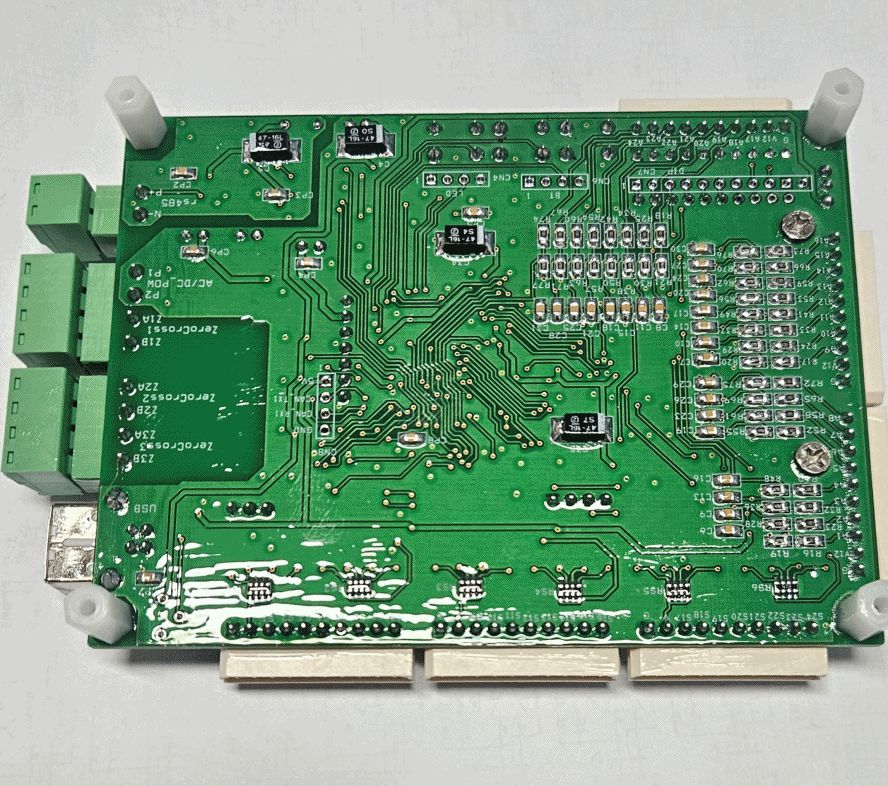

| AC_DIM24: 24채널 AC 딤머:
통신(모드버스,DMX512) 및 아날로그 입력(24채널)으로 제어가 가능한 AC 위상 제어 장치, 종래 1~2채널 위상 제어를 다수 사용하는 경우에 공간 및 설치 가 불편.본 장치는 소형 보드에 24채널 위상 제어 장치 일체화. 단상 및 3상(전력 분배 차원)으로 조명 제어, 전력량 제어 등에 사용. RS485 통신 및 USB 통신 동시 사용 가능. 일반 SSR이나 릴레이 모듈을 연결하여 DC도 사용 가능.

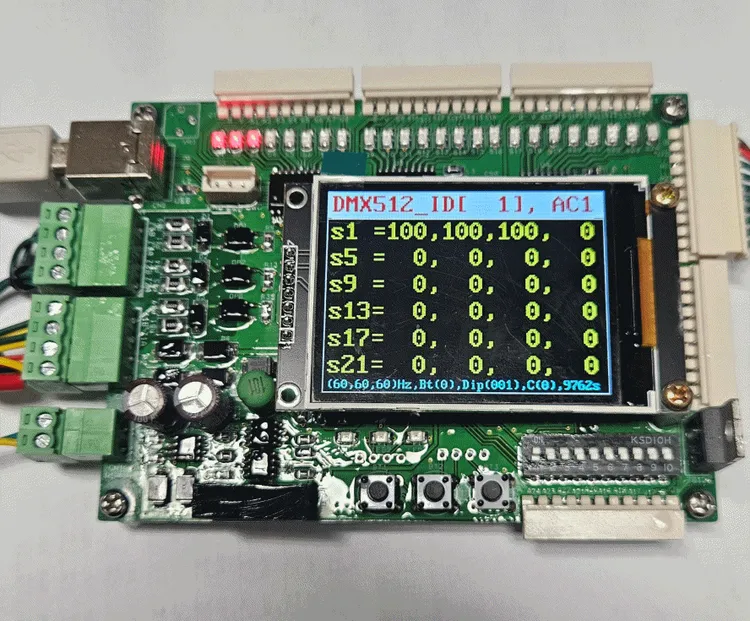

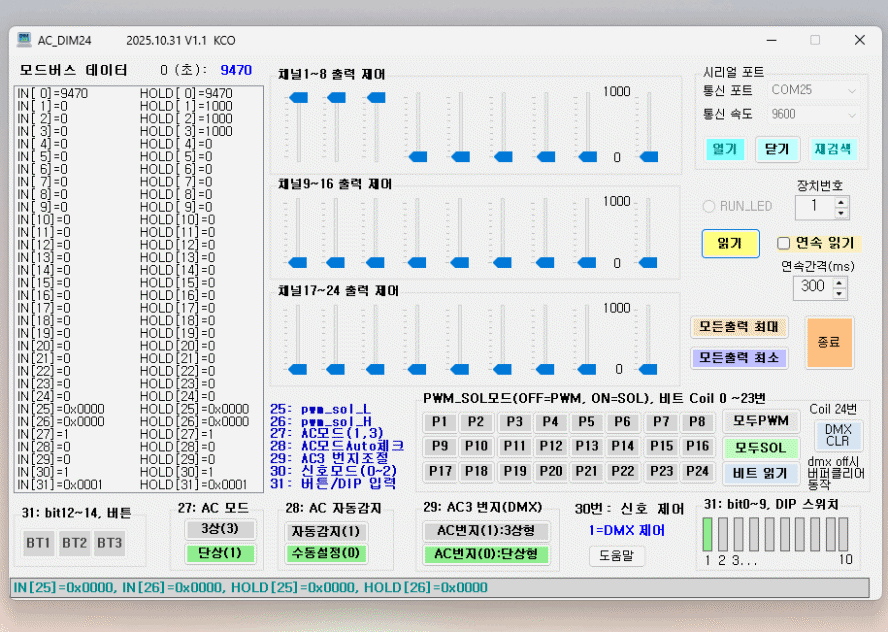

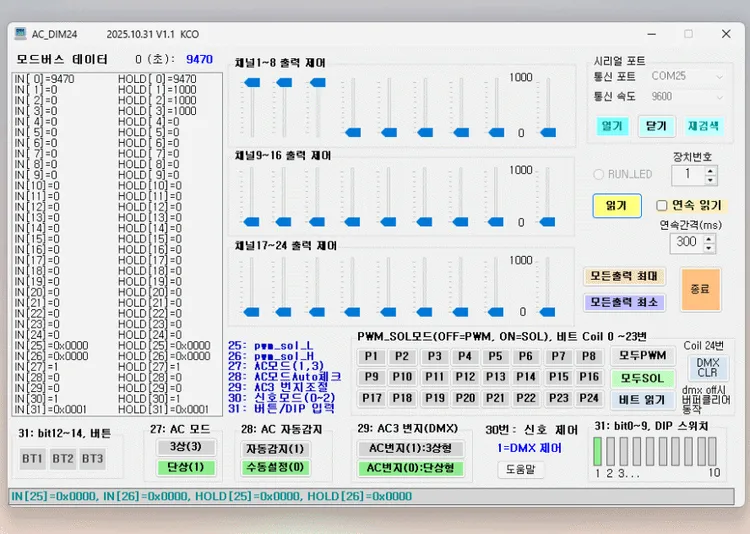

• 24채널 SSR(R) 위상제어 (0~100%, ON/OFF 제어도 가능) • 단상 및 3상 AC 모드사용 가능(전력분배) • 24채널 ADC(0~10V, 0~4095) 입력 가능 • RS485(절연): 모드버스(0~1000 값) / DMX512(0~255 값) • USB통신: 모드버스 & 설정 • Color TFT 표시, OLED 사용 가능 • DIP10 스위치: ID 및 모드 설정 • 3개의 상태 표시 LED, 버튼(3) • 일반 형 SSR로도 ON/OFF 제어 가능 • 보드 크기: 110 x 83 mm • 32비트 고속 MCU 사용 • USB 통신: 펌웨어 로드(BT2) 가능 • 응용: 조명 제어, 전력량 제어 등 • 윈도우 프로그램: 설정 및 관찰 보다 상세한 동작 파일은 사용 설명서 참조 바랍니다.
사용 설명서 및 시험 프로그램은 첨부 파일 참조 바랍니다.
|
