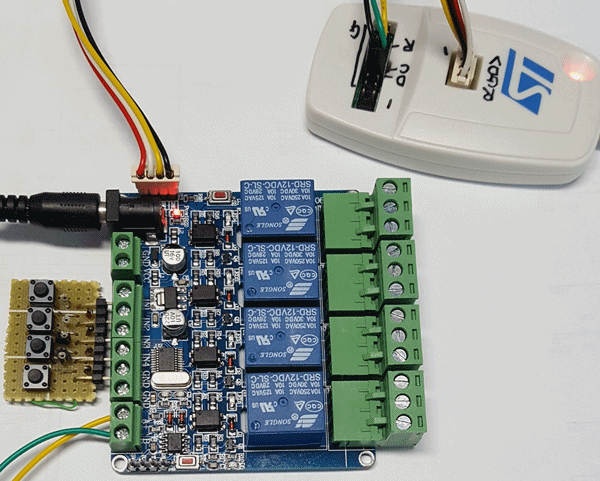

DMX_MBUS_RLY4
RLY4 보드는 10A 용량의 4개의 릴레이와 4개의 버튼 입력 사용이 가능한 보드인데, 다양한 통신(모드버스, DMX512, PTZ Pelco-D, 1:1 대응)이 가능한 보드입니다.
•모드버스 통신 기능: RTU 모드, 9600/115200bps(입력 버튼을 누른 상태에서 리세트 하면 통신속도 변경됨), ID변경(모드버스,DMX 별도 관리)은 해당 보드의 입력버튼을 누른 상태에서 변경 가능.
•DMX512 통신 기능: 4개의 릴레이 제어(128 값 이상이면 해당 릴레이 ON), 모드버스 통신 속도가 115200로 설정된 상태에서 dmx신호 자동 인식.(9600에서는 인식 안됨, 115200으로 변경 후 사용 가능)
•DVR(녹화기) PTZ RS485 단자에 연결하여 4개의 릴레이(조명,펌프 등)를 현장 및 원격제어 ON/OFF 제어 가능(릴레이는 토글 및 푸시온 제어 가능, 모드 변경은 입력 버튼을 누른 상태에서 리세트 동작)
•입출력 1:1 대응 모드: PTZ 동작 모드에서
DMX512 및 모드버스 통신(자동 인식) 방식의 릴레이(10A급)4채널 출력 및 4개의 디지털(TTL) 입력 모듈
DVR-PTZ 기능, 1:1 링크 기능 등 보강.
특징:
• DMX512(250kbps, ID=1~512) 및 모드버스 통신(ID=1~247) 자동 인식 동작
• 모드버스 RTU (9600bps, 8-data, 1-stop, No-parity), bps 주문 변경 가능

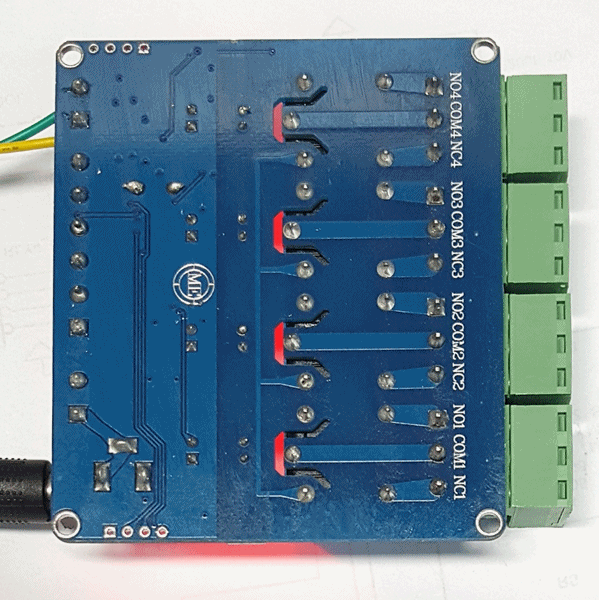

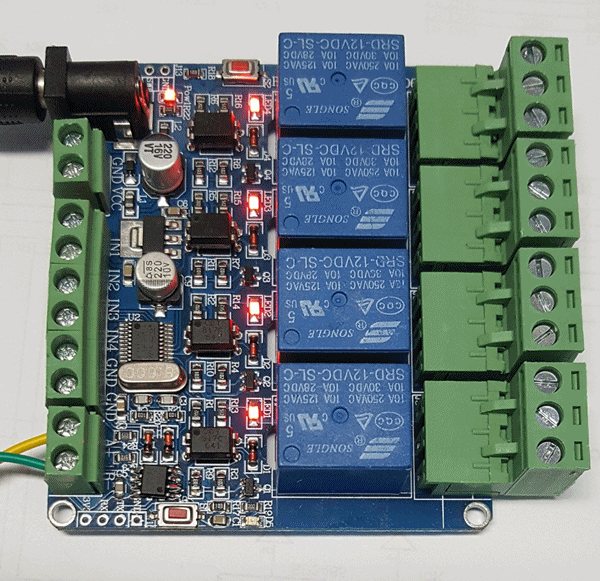

• 4개의 릴레이 10A용량, (NO-COM-NC), 릴레이 상태 표시 LED(4)
• 릴레이 출력 제어: 모드버스 Write Single Coil(5), Write Multiple Coil(15),
Write Single Reg(6), Write Multiple Reg(16) 사용 가능
DMX512 통신으로 제어 가능: 설정 ID로 부터 4개, 데이터가 128이상이면 ON
• 릴레이 상태 읽기: Real Coils(1), Read Holding Reg(3) 사용
• 디지털 입력(TTL 3.3V) : 모드버스 Read Discrete Inputs(함수 2)으로 입력
• 모드버스: 안정적인 요청 및 응답시간 준수
• RS485통신으로 ID 확인 및 변경 가능(버튼을 누른 상태에서 실행)
• 응용 분야: DMX512 4채널 다용도 출력 제어,모드버스 4채널 ON/OFF 제어 및 4채널 디지털 입력
• 입력 전원: DC12V
관련 자료 링크:
■ 강좌 영상
RLY4(이 제품) 사용자용 부록 — RLY4S 와 다른 점 · 펌웨어 교체 시 보드 종류 AL · 구매(PC817) (3분 6초)
기능 강좌 (재생목록 RLY4S 릴레이 보드 강좌) — 1편 Modbus · DMX512 / 2편 PELCO-D · 1:1 링크 · 펌웨어 교체
