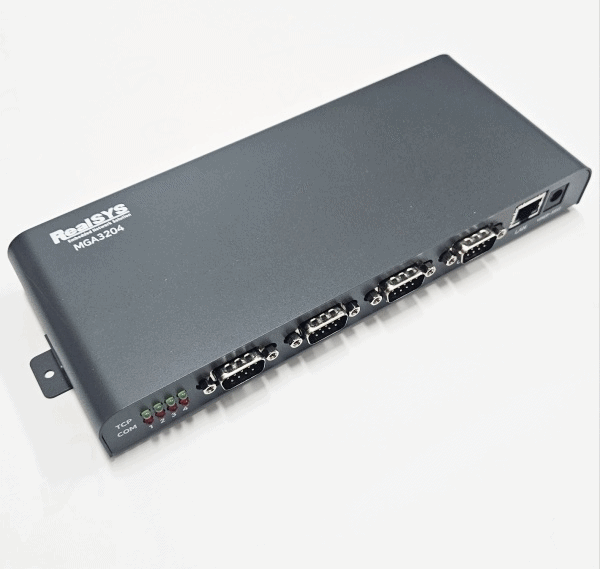

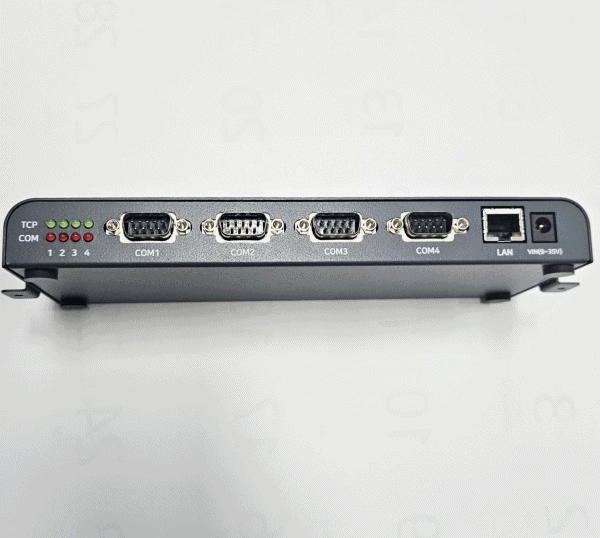

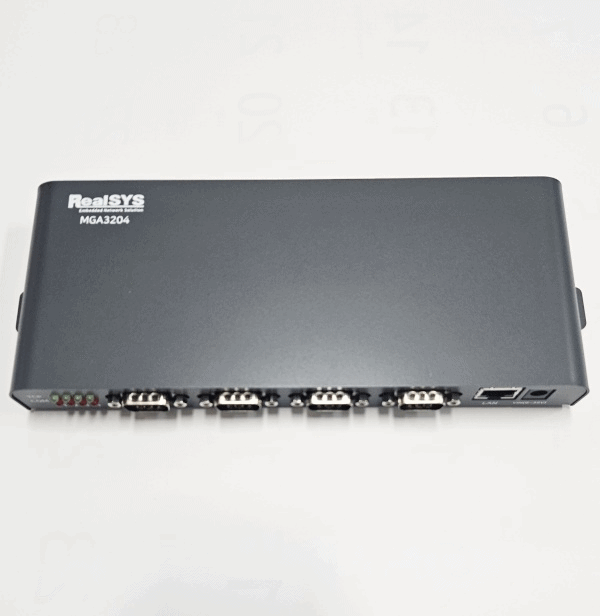

제품명: MGA3204 (4채널 RS232/485/422)
본 장치는 고속 Cortex M7 MCU와 신뢰성있는 Azure RTOS를 사용하여 동작 속도가 빠르고, 저전력(4W정도)으로 동작하며
산업용 모드버스 TCP/RTU/ASC 모드를 지원하며, 서버 및 클라이언트 모드로 개별 설정이 가능하여, 일반 모드버스 장치를
원격 제어망에 컴퓨터 없이도 연결 사용 가능.
주요 특징:
이더넷 LAN 통신과 모드버스 TCP/RTU/ASCII 방식 통신 중계 장치(게이트웨이)
4채널 RS232/485/422 지원, TCP 서버 및 클라이언트 모드 지원(채널별 개별 설정 가능)
내부에 대용량 SRAM을 사용하여 최대 256개의 TCP 소켓 지원(참고로 위즈넷 소자는 8개의 소켓지원)
TCP서버 및 TCP 클라이언트 모드를 개별 채널 별로 설정 가능(컴퓨터 없이 RS485 장치를 원격 LAN망에 접속 가능)
1개의 모드버스 장치를 원격 서버에 접속하거나, 원격 멀티 마스터(여러 개의 마스터 장치가 동시 제어 가능) 운용 가능.
Ethernet IEEE 802.3 호환 및 10/100Mbps 통신 속도 지원
Ethernet 통신 연결 최대 256대 지원
Serial RS232/422/485 통신 포트 4/8 채널 지원
윈도우 프로그램 설정을 제공하여 간편하고 편리한 설정 가능
제품 내부 절연 및 보호 회로 내장
+9VDC ~ +35 VDC 범위의 전원 입력 가능
Ethernet 10/100Mbps 기반 IEEE 802.3 호환
자동 MDI/MDI-X 지원
표준 RJ45 연결 단자
최대 256개의 TCP Socket 지원
DHCP 및 StaticIP 지원
RS232/422/485 겸용 통신 채널 지원
통신 속도 1200 ~ 115200 bps 지원
데이터비트 7bit, 8bit 지원
패리티비트 None, Even, Odd 지원
정지비트 1bit, 2bit 지원
TCP Server / Serial Master 모드
TCP Client / Serial Slave 모드
Ethernet TCP/IP 통신 프로토콜
- ModbusTCP
- ModbusRTU (TCP Server 모드에서만 지원)
- ModbusAscii (TCP Server 모드에서만 지원)
Serial 통신 프로토콜
- ModbusRTU
- ModbusAscii
- ModbusTCP
▲ MGA3204, MGA3208자료 [자료실]
