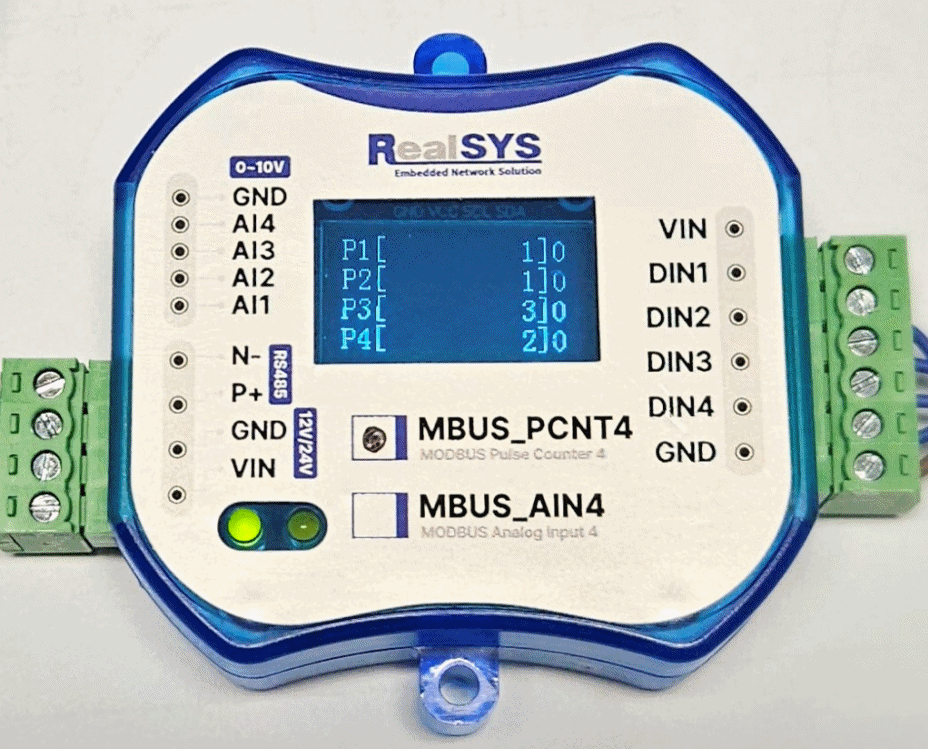

MBUS_PCNT4
모드버스 통신을 사용하여 4채널 아날로그 입력(0~10V) 및
펄스 카운터(4채널) 입력 기능이 가능한 모듈
특징:
• 4채널 펄스 입력 카운팅, 32비트 데이터(0xffffffff = 4294967295),EEPROM에 전원 OFF 시에도 보존
• 펄스 민감도 조정 가능(모드버스, 14번) 숫자가 커지면 둔감(기본 10에서 수백 Hz 정도)
• 4채널의 신호 상태 및 주파수도 관찰 가능, 단순 디지털 입력 상태도 가능(모드버스 8번)
• 4채널 아날로그 입력(0~10V, 12bit 분해능)도 사용 가능
• 모드버스 RTU 사용: 2400 ~ 115200bps, 8-data, no-parity, 1-stop
• 사용 전압: DC12V(권장), 24V 가능
• OLED에 상태 표시(OLED 착탈 가능)
• 기판 크기: 55 x 43
• 케이스: FINE BOX 투명(79.7 x 129.8 x 37) - 옵션
• 응용: 유량 측정, 수량 계수, 아날로그 입력 계측 등
