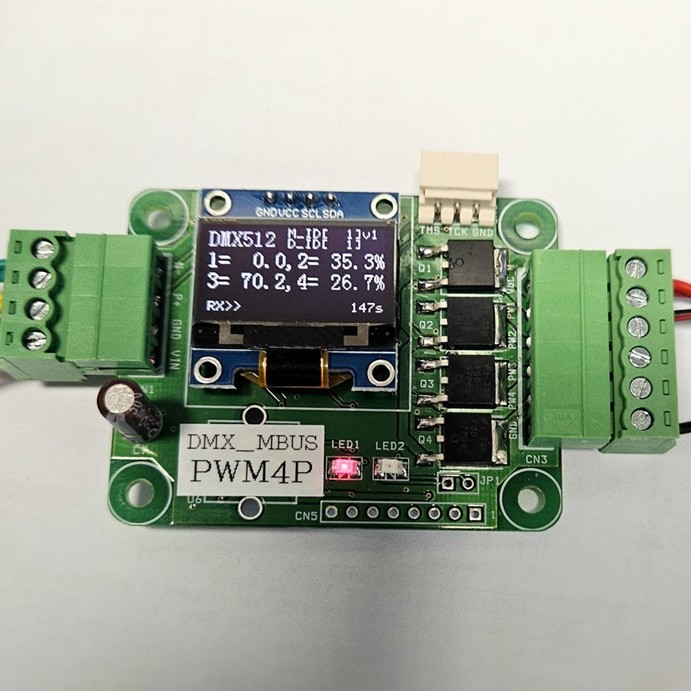

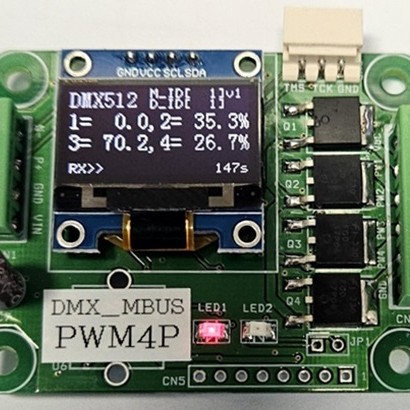

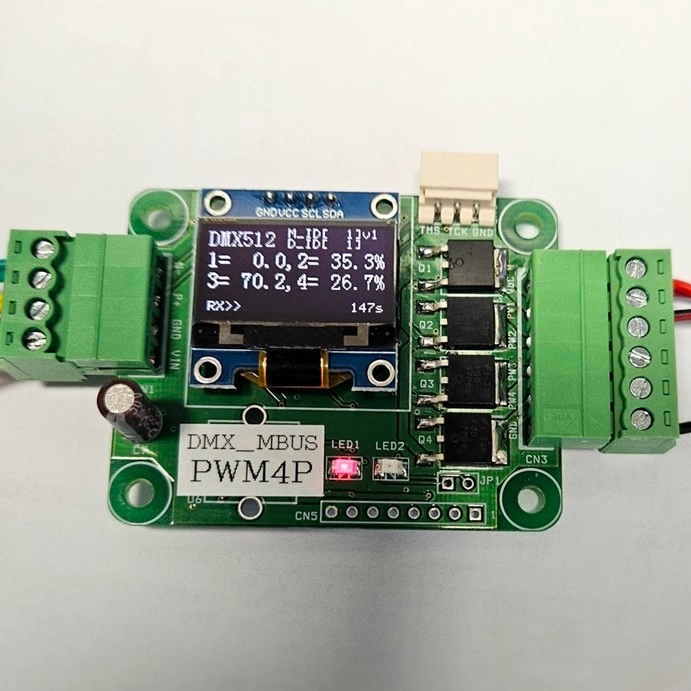

MODBUS/DMX512 통신으로 동작하는 4채널 PWM 출력 장치(P 타입)
0 ~ 100% PWM 출력(4채널, 1KHz 주파수, N타입 FET 사용)
•P-channel FET (FQD17P06 사용)
•모드버스/DMX512 자동 판별
•모드버스 또는 UART로 ID 변경 가능
•통신 : 모드버스 RTU, 115200bps, DMX512: 250kbps
MODBUS_ID(1~254), DMX_ID(1~512)
•데이터 범위: 모드버스(0~1000=100.0%), DMX(0~255=100%)
•사용 전압 입력 범위: DC12 ~ 35V
•출력 전압 입력 최대 50V
•입력 과 출력은 비 절연
•OLED 및 LED로 상태 표시
•LED2(1초 주기 점멸), LED1(수신 상태)

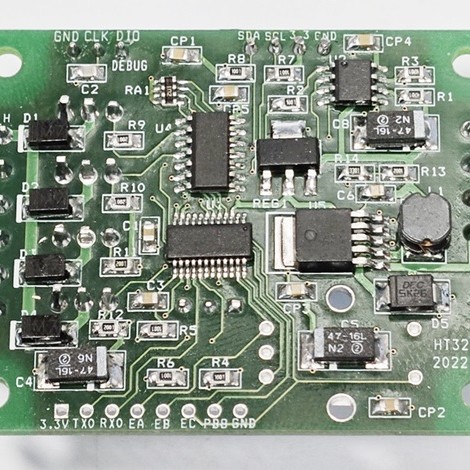

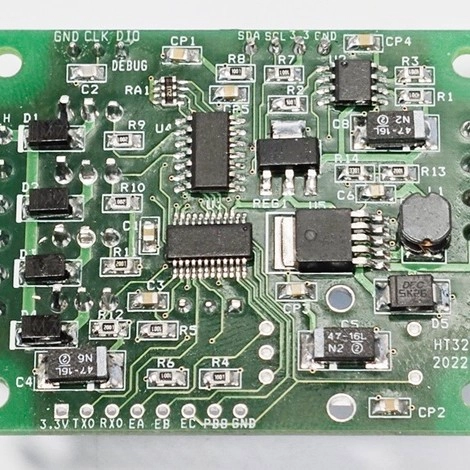

•보드 크기: 51 x 43mm
