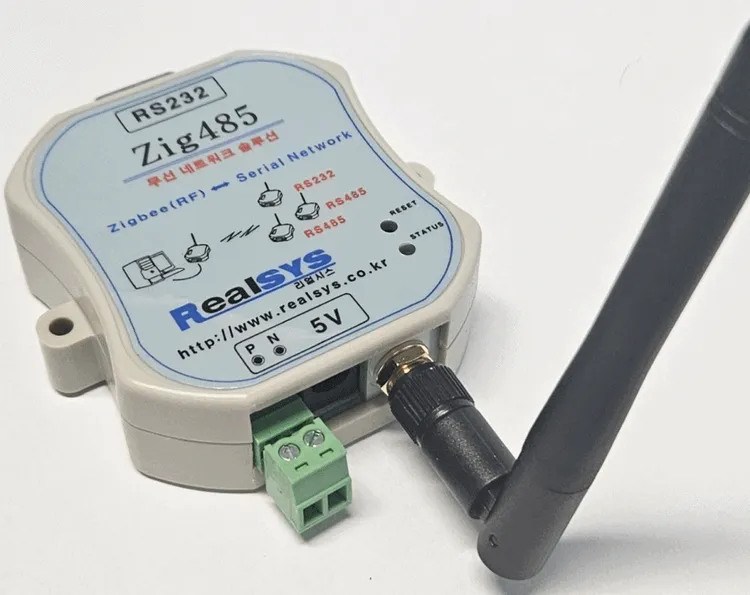

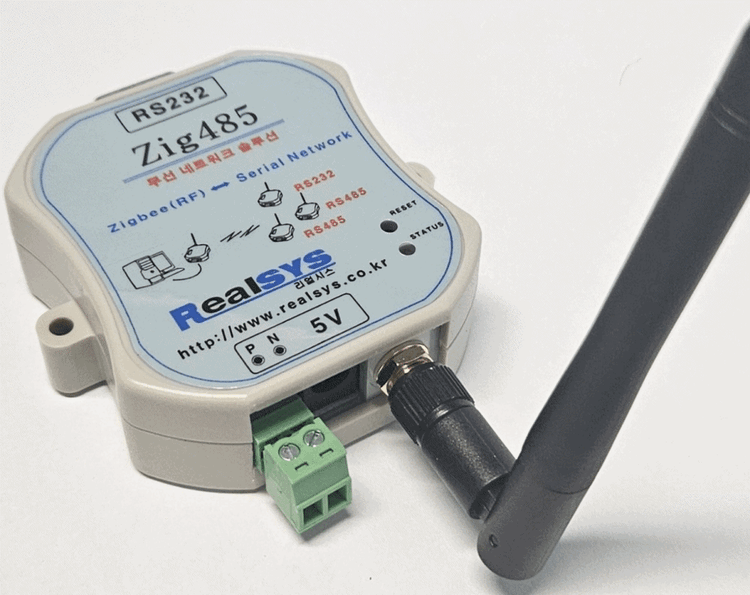

지그485는 Zigbee 무선통신을 유선통신(RS232, RS485)으로 쉽게 무선화하는데 사용 가능.
특히 다수의 장치가 1:N 방식으로 연결되는 RS485 통신 장치들을 무선방식으로 쉽게 변환이 가능함.
일반적으로 1:1 장치 연결에는 블루투스 통신(최대 7대)을 많이 사용하는데, 모드버스 통신과 같이 1개의 마스터 장치가
다수(N: 250대 등)의 슬래이브 장치를 연결할 때 지그비 통신방식이 매우 유리(최대 연결대수 6만대 이상, 통신 속도 250Kbps이하).
전력소모가 많고 보안이 문제가 될 수 있는 WIFI에 비해, ZigBee(IEEE 802.15.4) 통신은 전력소모가 작고,
다수 장치 연결이 복잡하지 않아서 연결 시간이 짧음.
지그비 통신도 계속 발전하여 Mesh 노드 방식 등 다수 장치 전달로 비교적 원거리도 가능하지만,
본 장치는 하나에 공간에서 1:N으로 실시간 처리가 중요한 무선 통신 응용을 고려하여 Mesh보다는 기본 연결 방식(802.15.4) 권장.
ZIG485 특징:
• 미국의 DIGI사(www.digi.com )의 신뢰성 있는 XBEE3 모듈 (인증 번호: R-C-DIG-XBEE3) 사용
• 모듈 전송 성능: 실내에서 60m (PRO는 90m), 오픈 실외 1200m( PRO는 3200m), (장애물 등 차폐 상태에 따라 실제 성능은 달라 짐)
• 지그비 모듈(https://www.digi.com/products/embedded-systems/digi-xbee/rf-modules/2-4-ghz-rf-modules/xbee3-zigbee-3#specifications )
• ZIG485 사용 전원: DC5V (USB 전원, 외장 배터리 사용 고려), (주의 6V이상의 전원 인가 시 파손 될 수 있음)
• RS232 및 RS485 통신 지원(통신 속도 9600/19200/38400/57600/115200/230400)
• 무선 주파수 채널 16채널 (0x0B~0x1A), PAN_ID(0 ~ 0xFFFF) : 채널과 PAD_ID가 일치해야 서로 무선 통신 가능
(동일 공간에서 서로 다른 그룹 제어를 할 경우에 동일 채널을 사용하면 혼선으로 통신장애가 있을 수 있으므로, 채널을 다르게 설정 필요)
• 펌웨어 버전은 802.15.4 / DigiMesh / Zigbee 중에 같은 공간에서 사용 시에 기본 802.15.4 기본 설정 권장, 단말기를 통한 좀 더 먼거리 통신은 DIgiMesh를 권장하지만 현장에서 경험적으로 설정 사용 바람.
• 설정 프로그램은 XCTU(www.digi.com/products/embedded-systems/digi-xbee/digi-xbee-tools/xctu#productsupport-utilities )를 사용하여 설정 변경 가능
• ZIG485 전자파 인증번호: RSY-Zig-485(A)
기본 출하 설정: 9600bps,8-data,1-stop, No-parity, 무선채널(C), PAN_ID(1234)
설정이 어렵게 느껴지시거나, 무선 그룹을 나누어 사용을 원하시면, 언제라도 자문 및 설정 도와드립니다.
같은 그룹은 반드시 같은 무선 채널과 PAD_ID를 일치해야 합니다.
(사용 그룹이 여러 개여서 혼선을 피하려면 반드시 무선 채널을 다르게 설정)
진동이 심한 환경(회전체 등)에 사용하는 경우에 내부 모듈이나 안테나가 분리되는 것을 방지하기 위해서
안테나 내장형 및 모듈 부착형 형태로도 제공 가능합니다.(주문 시에 요청 바랍니다)
기본 제공 사항:
- 5V어댑터
- RS232 9핀연장케이블
- 다이폴 3db 또는 5db 안테나
▲ Zig485 사용자 매뉴얼 PDF(Pro용/이전버젼)[링크]
▲ Zig485 사용자 매뉴얼 PDF(Xbee3용/신규버젼)[링크]
▲Zig485 설정 프로그램(Xbee3용,신규버젼)[링크]
▲패리티 변경하는 방법[링크]
[배송관련 안내사항]
