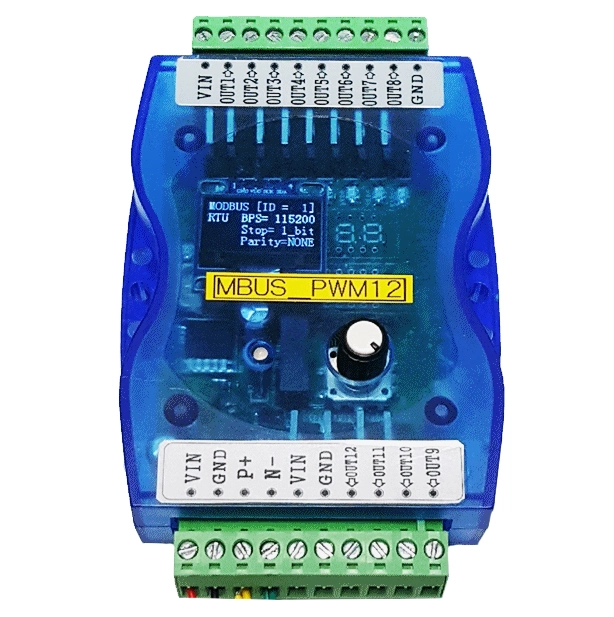

[제품특징]
- MODBUS & DMX512 통신방식의 PWM12채널 출력 장치
- OLED(128x64) 로터리 엔코더 버튼 사용 설정
- 모드버스(RTU/ASC), 9600~115200bps, Parity(No/Odd/Even)
- DMX512: 250000bps, 2-Stop bit
- 통신 절연: 포토 커플러와 절연형 DC/DC 사용
- 사용 FET 소자: IRFZ44 (최대 49V, I=49A)
- 출력 상태 표시 LED 12 개, 통신 상태 2색 LED
- 입력 전압 범위: DC10 ~ 35V
- 32비트 고속 ARM MCU 사용
- 소형 크기: 77 x 121 x 27mm (반투명 케이스)
- 본 장치는 MODBUS/DMX 통신을 사용하여 12채널의 LED 제어,DC모터 속도 제어 또는 솔래노이드 구동이 가능 함. 데이터 범위:0 ~ 255
- OLED 와 엔코더 버튼을 사용하여 설정이 쉬우며, 12채널 값 관찰도 가능
- LED를 사용하여 육안으로도 현재의 출력 상태 관찰이 가능 함.
- 통신 입력은 전기적으로 절연하여 노이즈에 강함.
- 출력 번지 할당: 설정 번지부터 12개가 순차적으로 채널 대응 출력.
- DMX 통신 입력이 1초 이상 없으면 출력 값 0으로 되고 LED OFF 함.
▲ MBUS_PWM12 자료 [자료실]
