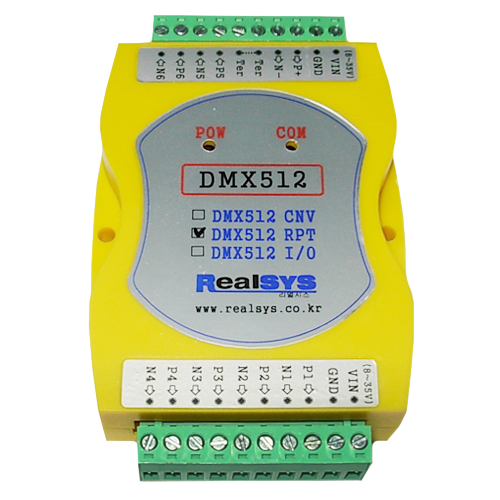

모델명 : DMX512_RPT6
[제품특징]
- DMX512 신호 리피터(출력 채널 6개 x 32 = 192대 접속 가능)
- 입출력 신호 전기적 절연(isolation), 써치 및 노이즈 대책 회로 내장
- MCU를 사용하여 타이밍 복원 및 전압 복원
- 입력 전압 범위: DC8V ~ 35V(스위칭 전원 소자 사용)
- 동작온/습도 : -10 ~ 85℃/5 ~95% RH
- RS485 통신 범용 단 방향 리피터로도 사용 가능(내부 DIP 위치:LOGIC)
- 케이스 크기: 99.5 x 74.5 x 25.3 mm
[설명]
DMX512_RPT 장치는 DMX512 장치의 댓 수(최대 192대) 및 거리를 연장해주는 장치입니다.
내부에 절연형 DC/DC 변환기와 고속 포토 커플러를 사용하여 전기적으로 절연하여 동작의 신뢰성을 높여주며 노이즈 보호 회로가 내장되어 있으며 내부에 MCU를 사용하여 신호의 전압 및 타이밍까지 복원이 가능합니다. 내부에 스위칭 방식 소자를 사용하여 발열이 적습니다.
DMX512 통신 방식은 통신 속도가 250KBPS로 고정 되어 있고, 통신 프레임이 일반 통신과 조금 다르므로, 일반 단방향 리피터로 사용시에는 내부의 스위치를 우측(LOGIC)으로 설정해주시고 출하 시에는 DMX512 모드(좌측, MCU)로 되어 있습니다.
연결은 출력 채널당 32대의 DMX 수신 장치 접속이 가능하며 최대 거리는 1.2km 입니다.
입력 신호의 종단이 필요한 경우 좌측의 Ter-Ter를 전선으로 연결 처리하면 됩니다.
▲ DMX512_RPT6 사용설명서 [자료실]
