특징:
• DMX512 수신장치, PWM 3채널(R G B) 출력: PWM 또는 서보 신호 선택 가능
• DIP스위치 10비트: 0 ~ 1023 지정 가능(1024대fh 확장 가능)
• 고효율 스위칭 전원 소자 사용으로 보드 발열이 적고 입력 범위 넓음(DC8 ~ 40V)
• 대 전류 FET사용(최대 전압55[V], 49[A])으로 다수의 LED 구동 가능
• 동작 상태 표시 LED: 통신(1), PWM 출력 값(3)
• 동작 모드 변경(점퍼 2) 가능: DMX 통신 모드: PWM or Servo 신호 출력
• 응용 분야: DMX512 통신 조명 밝기 및 이동 가능
설명:

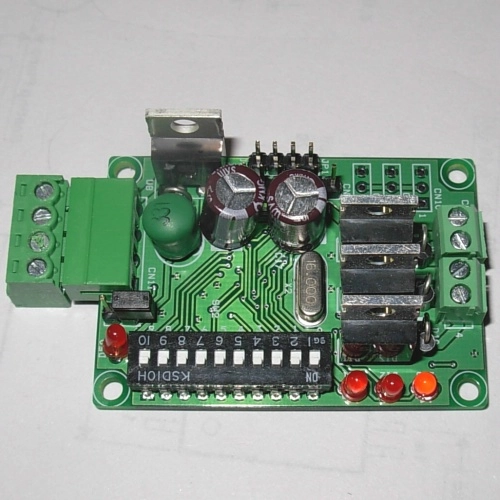

DMX_RX 장치는 DMX512 통신 신호를 수신하여 3채널(R, G, B) PWM을 출력하여 3색 LED
구동 및 3개의 개별 LED 구동(DC 모터도 가능)이 가능합니다. 대 전류(40[A]대) FET 3개를
사용하여 다수의 LED 병렬 구동이 가능합니다.
고효율 스위칭 레귤레이터를 사용하여 발열이 적고, 입력 전원 범위(DC8V ~ 40V)가 넓습니다.
일반 DMX512는 512채널 크기인데, 본 장치는 2배 확장한 1024채널 처리가 가능합니다.
또한 통신 모드 외에 2개의 점퍼를 사용하여 동작모드(DMX, A/D, PWM, SV)의 변경이 가능합니다.
상태 표시 LED(통신/모드 1, PWM 출력 상태 3)를 사용하여 쉽게 동작 상태 관찰이 가능합니다.
