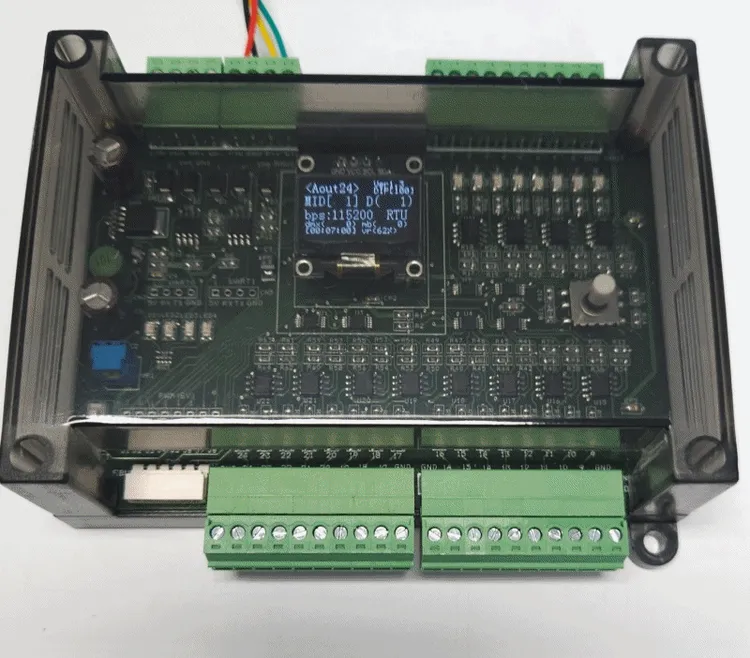

통신(모드버스, DMX512)형 아날로그(0~10V) 24채널 출력 장치: DMX_MBUS_AOUT24

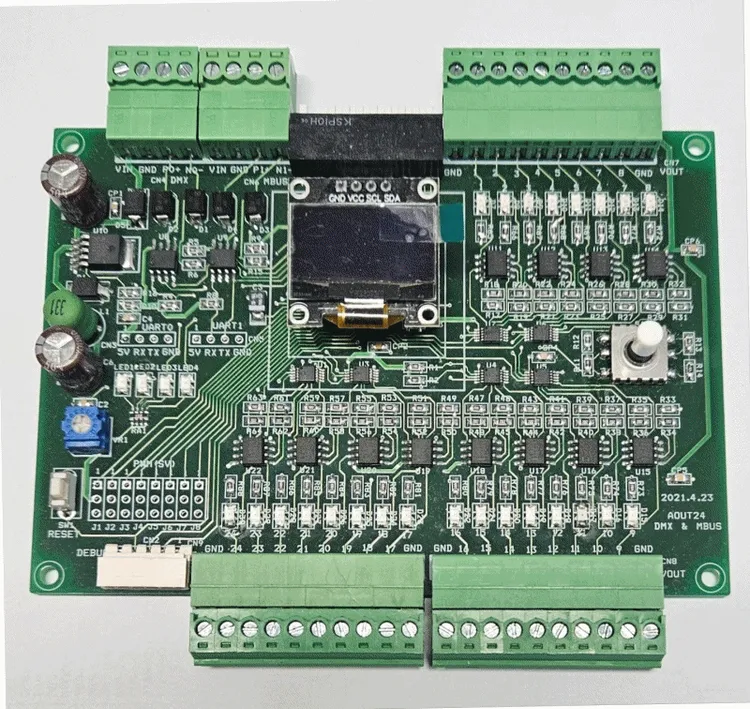

제품 특징: 모드버스(RTU, ASC) 통신 및 DMX512 통신을 사용하여 24채널 아날로그 전압 출력• MODBUS RTU/ASC, 9600/115200 선택 가능(DIP 스위치)• 모드버스 함수 3, 4번, Single & Multi 출력 지원, 값 설정 범위: 0 ~ 1000(10V 대응)• DMX512 통신(250kbps)를 사용하여 512채널 중 24개 데이터 출력• 12비트 D/A 변환기와 OPAMP를 사용하여 0 ~ 10V 전압 출력• 가변저항을 사용한 9.5 ~ 10.5V 출력 전압 조정 가능• MODBUS(CN4, UART0) 및 DMX512(CN6, UART1) 동시 연결 사용도 가능(DMX512 출력 값을 모드버스로 관찰 가능)• DIP 스위치 설정: 모드버스ID(DIP1~8)=1~255, DMX ID = 모드버스ID * 4모드버스ID=1(DMX_ID=1), 모드버스ID=2(DMX_ID=2*4=8) ~ 255(1020)DIP9: 모드버스bps: 9600(0ff)/115200(on), DIP10: 모드버스 모드 RTU(0ff)/ASC(on) 선택• 옵션장착: OLED(128 x 64) 및 방향버튼을 사용한 설정 상태 및 AOUT24 출력 관찰 가능• 동작 전압: DC12 ~ 35V, 보드 크기: 122 x 86.3 mm• 보조 출력으로 8채널 PWM 출력(0 ~ 100% duty) 있음.
기본 제공: 기판형, 외장 케이스는 별매(1만원)
DMX512 시험 프로그램 : http://www.realsys.co.kr/data/DMX_K.zip
